주파수: | 433/470 | 전원 출력: | 1W |
---|---|---|---|
거리: | 2-3km | 입력: | 5 종속부들 입출력 |
출력: | 16DI16DO | 프로토콜: | 모드 버스 RTU |
애플리케이션: | PLC 무선제어 | 통신: | 입출력 동사 |
하이 라이트: | I 오우 동사 모드 버스 RTU 모듈,2 킬로미터 모드 버스 RTU 모듈,모드 버스 RTU 리모컨 온 - 오프식이 제어 |
로라 무선 전신 RTU 멀리 있는 입출력 동사 제어 2 킬로미터 무선 온 오프 제어
PLC와 연결하기 위한 주방향 16DI16DO.
그곳의 종속부는 5 점이 있습니다, 몇몇 장소가 2DI2DO를 가지고 있습니다, 몇몇 장소가 4DI4DO를 가지고 있습니다.

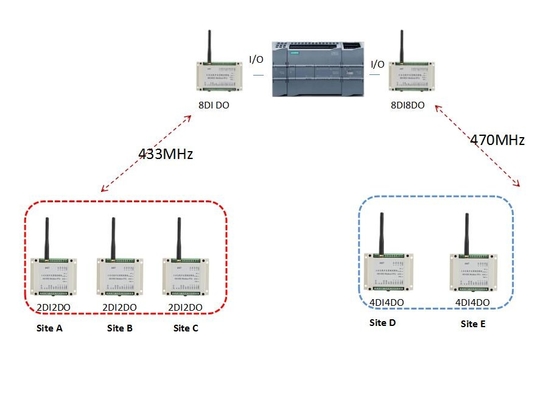

우리의 해결책은 무선 RTU 제어 시스템의 2개 그룹을 사용하고 있습니다
일 그룹 주방향은 LS-RDIO0808을 사용합니다, 종속부들이 3명 LS-RDIO0202를 사용합니다.
다른 그룹 마스터는 LS-RDIO0808, 노예들 2명, 각각 사용 LS-RDIO0202를 사용합니다.
LS-RDIO0808 매개 변수
매개 변수 | |
전원 출력 : | 1W 또는 100mW 버전 |
전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
제어 거리 : | 3 킬로미터 또는 (1km 버전) |
보드 비율 : | 1200bps |
받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
네트워킹 | |
네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
공항 기술 | |
입력 : | (수동적인 8 활동적 DI는 특화했습니다) |
출력 : |
8개 중계기 수동적 출력, 최대 부하 AC250V/5A,DC30V/5A와 연락하세요 (주문 제작된 활성 출력 0-5V) |
통신 포트 | (무선 RS485가 특화하 ) RS485 |
경향 | |
경향을 전하세요 : | <600ma> |
수신전류 : | <50ma> |
장군 | |
주파수 : | 433MHz, 400, 450, 470 또는 다른 밴드 |
채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
물성 | |
차원 : | 145×90×40(mm) |
안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
온도 : | (산업적인) -35C~+75C |
실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
LS-RDIO0404 매개 변수
매개 변수 | |
전원 출력 : | 1W 또는 100mW 버전 |
전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
제어 거리 : | 2-3km LOS 또는 (<1km version=""> |
보드 비율 : | 2400bps 채무 불이행 |
받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
네트워킹 | |
네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
공항 기술 | |
입력 : | (수동적인 4개 디지털 활성 입력은 특화합니다) |
출력 : |
4개의 릴레이 출력, 최대 부하 AC250V/5A,DC30V/5A와 연락하세요 (활성 출력 0-5V는 특화합니다) |
통신 포트 | (무선 RS485가 특화하 ) RS485 |
경향 | |
경향을 전하세요 : | <600ma> |
수신전류 : | <50ma> |
장군 | |
주파수 : | 433MHz, 450, 470 또는 다른 밴드 |
채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
물성 | |
차원 : | 115×90×40(mm) |
안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
온도 : | (산업적인) 35C~+75C |
실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
LS-RDIO0202 매개 변수
매개 변수 | |
전원 출력 : | 1W (또는 100mW 버전) |
전원 공급기 : | 9V-30V (보통 24V DC 또는 12V DC를 선택하세요) |
제어 거리 : | 3 킬로미터 (또는 1 킬로미터는 개작합니다) |
보드 비율 : | 1200bps |
받는 감도 : | -123dBm@1200bps, -118dbm(9600bps) |
네트워킹 | |
네트워킹하는 것 : | 점 대 점과 다중 지점에 대한 핵심 |
초안을 작성하세요 : | 모드 버스 RTU 프로토콜 |
공항 기술 | |
입력 : | (수동적인 2개의 활성 입력은 특화하고) 분리됩니다 |
출력 : |
분리되는 2개의 수동적 릴레이 출력 최대 부하 AC250V/5A,DC30V/5A와 연락하세요 (활성 출력 0-5V는 특화합니다) |
통신 포트 | (무선 RS485가 특화하 ) RS485 |
경향 | |
경향을 전하세요 : | <600ma> |
수신전류 : | <50ma> |
장군 | |
주파수 : | 433MHz, 400, 450, 470 또는 다른 밴드 |
채널 번호 : | 16은 채널이 생기고 감광 스위치를 통해 변할 수 있습니다 |
물성 | |
차원 : | 115×90×40(mm) |
안테나 커넥터 : | 1.5m 케이블과 차량 안테나인 SMA |
온도 : | (산업적인) -35C~+75C |
실장 방식 : | 표준 3.5 인치 공업 조합 철도 |
