| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-U1000D |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-6days |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 회수: | UHF | 전원 출력: | 1W |
|---|---|---|---|
| 거리: | 2-3km LOS | 포트: | RS232/RS485/TTL |
| 항구 유형: | DB9 | 울안: | 알류미늄 |
| 하이 라이트: | 무선 라디오 단위,연속되는 라디오 전산 통신기 |
||

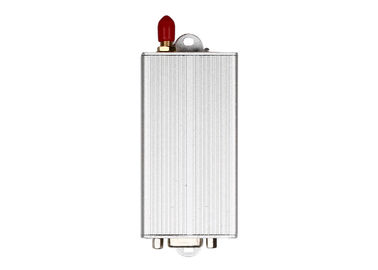

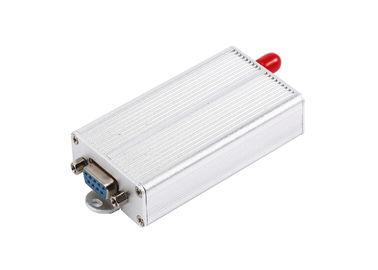

1W 무선 라디오 전산 통신기 LS-U1000D의 UHF 무선 자료 전송기
소개:
LS-U1000D는 UHF 밴드 1000mW 자료 모듈입니다. 우아한과 쉽에 고침 알루미늄 케이싱으로, DB9 항구, 당신이 PC 및 다른 어떤 미터로 또는 장치 연결하는 것이 편리합니다. 설치하게 쉬웠던, 아무 프로그램도, 커뮤니케이션 요금 필요로 하지 않았습니다.
모수:
| 성과 | |
| 전원 출력: | 1W (@5V 전력 공급) |
| RF 가시거리 범위: | 2000m@1200bps; 3000m@9600bps |
| RF 실효율: | 1200/2400/4800/9600/19200bps |
| 공간 채널: | 1MHz (과태), (12.5/25KHz 주문화) |
| 대역폭: | <25khz> |
| 수신기 감도: | -123dBm@1200bps (1% BER) |
| 네트워킹 | |
| 네트워킹 지세학: | 자유 코스 경마, 점에 다지점 |
| 겸용성 | |
| KYL-200와 KYL-300 시리즈 | |
| 힘 | |
| 공급 전압: | 5V DC (과태), (선택) 3.3-3.6V |
| 현재를 전달하십시오: | <450ma> |
| 현재를 받으십시오: | <28ma> |
| 일반 | |
| 커뮤니케이션 형태: | 반양방 |
| 주파수 대: | 433MHz 과태 (선택할 수 있는 400-470MHz) |
| 채널: | 8 (과태), (선택) 16/32/64 |
| 공용영역: | TTL, RS232, RS485 |
| 유형 자산 | |
| 크기: | 80mm×45mm×20mm (안테나 기초와 자료 핀을 제외하고) |
| 무게: | 100g |
| 안테나 기초: | 50Ω, SMA |
| 작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
| 빈도 안정성: | 산업 ±2.5ppm |
신청:
Pin 정의 (9 핀)
| Pin 아니. |
신호 이름 |
기능 | 수준 | 맨끝과의 연결 | 말 |
| 1 | GND | 전력 공급의 지상에 놓기 | 배경 | ||
| 2 | VCC | 전력 공급 DC | 5V | ||
| 3 | RxD/TTL | 자료 받기 | TTL | TxD | |
| 4 | TxD/TTL | 자료 전달 | TTL | RxD | |
| 5 | SGND | 신호 | |||
| 6 | A (TXD) | RS-485 (RS-232의 TxD)의 A | A (RxD) | ||
| 7 | B (RXD) | RS-485 (RS-232의 RxD)의 B | B (TxD) | ||
| 8 | 잠 | 잠 통제 | TTL | 잠 신호 | 저수준 유효한 |
| 9 | 시험 | 공장 테스트 |
