| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-R524 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-6 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 전원 출력: | 5w | 거리: | 10km LOS |
|---|---|---|---|
| 인터페이스: | RS232, RS485, USB | 의정서: | 모드 버스 RTU |
| 하이 라이트: | 무선 라디오 단위,자료 라디오 전산 통신기 |
||

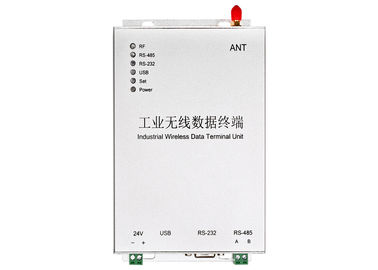

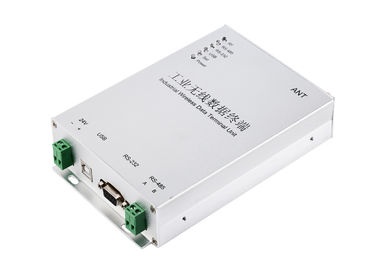

5W PLC 모드 버스 RTU를 위한 무선 라디오 전산 통신기 RS232 RS485 USB 인터페이스 케이블 보충
1. 일반적인 소개
그의 전송 거리가 10km LOS를 도달하는 LS-R524 무선 DTU는, 시멘스 S7-200, S7-300 시리즈 사이 무선 커뮤니케이션을 PLC, 신아이더 PLC, 미츠비시 PLC, ABB PLC 등 LS-R524 지원 모드 버스 의정서, 모드 버스 ASCII와 모드 버스 RTU 의정서를 포함하여, PPI 의정서 지원합니다.
LS-R524 DTU는 또한 무선 커뮤니케이션을 위한 변형기, HMI 및 감지기도 연결할 수 있습니다. 그것은 자유 코스 경마를의 다 점 무선 자료 전송에 점 지원합니다. 무선 해결책은 설치하게 쉬운 이점을의 필요 프로그램 지식 위험한 분야에 있는 전화선에서 사용자를 지켜, 달라고 합니다. 믿을 수 있는 경쟁적인 해결책입니다.
2. 신청 분야
* 물/폐수 처리 분야에 있는 압력, 흐름율, 온도 등 정보 수집, 무선 전송 및 통제
* 풍속, 강우, 습도 등 정보 수집, 무선 전송 및 통제에 감청소
* 이산화탄소 등 정보 수집의 온도, 습도, 농도, 농업 온실에 있는 무선 전송 및 통제
* AGV 무선 감시와 감독
* OEM 장비 무선 정보 수집 및 전송의 다른 종류
* 화학 기계장치 및 장비의 유전에 PLC와 감지기 사이 무선 커뮤니케이션.
3. 기술 명세
| 빈도 | 433MHz 또는 450MHz, 470MHz |
| 전원 출력 | 5W |
| 의정서 지원 | 표준 모드 버스 RTU 또는 PPI |
| 전력 공급 | 보통 9-36V DC 사용 24V DC 또는 12V DC |
| 공용영역 | RS-485 (과태) 또는 RS232 또는 USB |
| 채널 아니. | 15 수로, 변화할 것이다 사용 복각 |

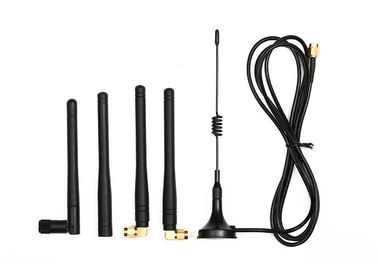

| 안테나 | 1.5m 케이블 (구매 5.5dBi 빨판 안테나)를 가진 자유로운 빨판 안테나 |
| 온도 | (산업) -35℃~+75℃ |
| 차원 | 175×115×32 (mm)는 안테나를 제외합니다 |
| 고침 방법 | 나사 |
4. LS-R524 적용 예:
4.1
4.2
4.3

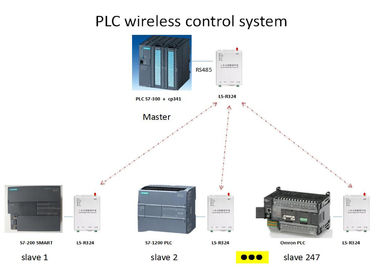

5. LS-R524 DTU 네트워킹
LS-R524 DTU는 반양방 커뮤니케이션 형태를 채택합니다. 그것은 multipoints 커뮤니케이션에 점을 적응시킵니다. 이와 같이, 우리는 주인으로 1개의 단위 및 노예로 다른 사람을 설치해야 합니다. 각 노예에는 자료 또는 명령을 전달하는 ID를 가진 그것의 자신의 유일한 ID 주인 용도 자료 프레임이 있습니다. 모든 노예는 자료를 받고 그것의 자신의 ID와 받아진 ID를 비교할 것입니다. ID가 동일하 경우에, 그것을 받고 명령을 일치하는 대응 응답을 주십시오. ID가 다른 경우에, 다만 그것을, 줍니다 무반응을 묵살하십시오. 모든 이들은 위 의정서에 의하여 끝내야 합니다. 그것은 방해를 피하는 전달 형태에 단지 1대의 라디오가 언제든지 안으로 있다는 것을 있다는 것을 약속할 수 있습니다.
LS-R524 RTU는 또한 자유 코스 경마 커뮤니케이션을 위해 사용할 수 있습니다. 이것은 더 쉽습니다. 당신이 직렬 포트를 프로그램할 때, 다음을 주지하십시오: 반양방 이고 무선 전송 지연이 있습니다.
6. LS-R524 DTU 감광 스위치 조정
주: 수로 조정에 관하여
| 채널 아니. | 복각 조정 | 채널 아니. | 복각 조정 | 채널 아니. | 복각 조정 | 채널 아니. | 복각 조정 |
| 1 |
| 2 |
| 3 |
| 4 |
|
| 5 |
| 6 |
| 7 |
| 8 |
|
방법 1에 DIP1
방법 2에 DIP2
방법 4에 DIP3
방법 8에 DIP4
예를 들면, 수로 15의 당신은 복각을 1, 2, 3 및 4 전부 위에 놓을 필요가 있습니다
LED 지시자에 관하여
a. 단위가 힘의 때, 힘 LED는 위에 항상 입니다 (빨강).
b. 형태 (복각 8 위에)를 놓기 위하여 단위가 들어갈 때, LED를 위에 항상 입니다 놓으십시오 (빨강).
c. 단위가 전달할 때,
당신이 RS232 항구를 이용하는 경우에, RS232 LED는 (녹색) 정기적으로 깜박거립니다.
당신이 RS485 항구를 이용하는 경우에, RS485 LED는 (녹색) 정기적으로 깜박거립니다.
당신이 usb 포트를 사용하는 경우에, USB LED는 (녹색) 정기적으로 깜박거립니다.
d. 단위가 받을 때, RF LED는 (파랑) 정기적으로 깜박거립니다.
8. 진짜 신청에 있는 LS-R524 DTU 고시
8.1 LS-R524 DTU 무선 지연 시간.
LS-R524 때문에 FEC (앞으로 에러 수정) 등 기술을 전달하기 전에 당신의 자료를 가공하기 위하여 채택합니다, LS-R524 송수신기의 RxD 사이 지연 시간이 ‘A’ 받습니다 당신의 자료를, 전달합니다 그것을 있고 다른 송수신기 ‘B’는 그것의 TxD에 의하여 받고 전달합니다. 다른 RF 보드율은 다른 지연 시간을 일으키는 원인이 됩니다. 아래와 같이 특정한 지연 시간을 보십시오:
RF는 비율을 날짜를 기입합니다 | 지연 | RF 날짜 비율 | 지연 |
| 1200년 | 90 | 9600 | 12 |
| 2400 | 48 | 19200 | 6 |
| 4800 | 24 |
8.2 LS-R524 DTU 에러 수정 방법
당신의 체계가 약속하기 위하여는, 우리는 안정되어 있고 믿을 수 있고 과실이 있는 경우에 자료를 재전송하기 위하여 당신이 체크 또는 CRC를 추가한다는 것을 건의합니다.
8.3 큰 자료 포장을 위한 LS-R524 DTU 전송 방법
이론에서는, LS-R524는 한계 자료 포장을 아닙니다 전달할 수 있습니다, 그러나 우리는 너무 큰 자료 포장을 전달하기 위하여 당신을 건의하지 않습니다. 우리는 각 포장을 120B, 더 나은 60-100B 보다는 보다 적게 건의합니다. 또한 우리는 과실을 가진 포장을 다시 보내는 당신의 프로그램 사용 ARQ를 건의합니다.
예를 들면, 우리는 당신이 1개의 포장을 통해, 이론에서, 거기 이면 각 받는 시간에 있는 1bit 과실 전달하는 경우에는, 그래서 이 1KB 파일이 항상 정확하게 전달할 수 없으면 진짜 커뮤니케이션 BER가 10-4이고, 사용자가 1KB 파일 (10000bit)를 보낼 필요가 있다는 것을 가정합니다.
당신이 분할할 수 있는 경우에 1KB는 10 포장으로 당신이 10의 포장을 보낸 후에, 각 포장 전달합니다 100B를, 이론에서, 거기 모릅니다 과실 있을지도 신청합니다. 단위는 ARQ를 통해 그 포장을 다시 보낼 것입니다. , 우리가 1개를 보내더라도 포장 더 및 전체적인 효율성은 감소시킵니다, 그러나 이것은 모든 자료가 정확하게 받아질 수 있다고 약속할 수 있습니다.
