제품 상세 정보:
|
| 전원 출력: | 1W | 주파수: | UHF 433MHz |
|---|---|---|---|
| 인터페이스: | RS232, RS485, USB | 거리: | 2KM |
| 전송 속도: | 9600bps | 채널: | 16채널 |
| 강조하다: | RS485 무선 라디오 모뎀,RS485 이더넷 라디오 모뎀,1W 데이터 무선 모뎀 |
||
1W RS232 RS485 무선 라디오 모뎀 모드 버스 DTU PLC 통신
1W 무선 라디오 모뎀 1W RS232 RS485 모드 버스 DTU PLC 무선 통신
개략적 소개
전송거리가 3 킬로미터 LOS에 도달하고 지멘스 S7-200, S7-300 시리즈 PLC, 쉐나이더 PLC, 미츠비시 PLC, ABB PLC 기타 등등 LS-R324 사이의 무선 통신을 지원하는 LS-R324 무선 DTU는 모드 버스 ASCII와 모드 버스 RTU 프로토콜, PPI 프로토콜을 포함하여, 모드 버스 프로토콜을 지원합니다.
LS-R324 DTU는 또한 무선 통신을 위한 VFD, HMI, PC와 연결할 수 있습니다. 그것은 점 대 점을 지원하고 다중 지점 무선 데이터 전송을 가리킵니다. 무선 솔루션은 위험한 분야에서 와이어링 케이블로부터의 사용자들이 설정하도록 쉬워 어떤 필요 프로그램 지식을 유지하지 않는다는 이점이 있습니다. 그것은 믿을 만하고 경쟁적 솔루션입니다.
매개 변수 :
전원 출력 : 24V DC
RF 전력 : 1W
항공 보드 비율 : 1,200/2,400/4,800/9,600/19,200bps는 1를 선택합니다
인터페이스 보드 비율 : 프로그램 가능한 1,200/2,400/4,800/9,600/19,200bps
주파수대 : 433, 450, 470 또는 다른 사람
조화시키세요 : RS-232, 알에스 485 방식과 USB
통신 모드 : 반-이중
채널이 생기세요 : 15개 채널
경향을 받으세요 : <45ma>
민감도를 받으세요 : 1,200bps)에 있는 -123dBm ; 9,600bps)에 있는 -118dBm
전송하는 경향 : <500ma>
RF 가시선 범위 : 2 킬로미터 (BER=10-5@9600bps) ; 3 킬로미터 (BER=10-5 @ 1,200bps)
분류하세요 : 175*115*32mm (안테나 포트 없이)
| 주파수 | 433MHz 또는 450MHz, 470MHz |
| 전원 출력 | 1W (2-3km LOS) |
| 프로토콜 지원 | 표준 모드 버스 RTU 프로토콜 또는 사용자 정의 프로토콜 |
| 전원 공급기 | 9-36V DC는 보통 24V DC 또는 12V DC를 사용합니다 |
| 인터페이스 | RS-485(default)or RS232 또는 USB |
| 채널 번호. | 15는 채널이 생기고 변하기 위해 하락을 사용합니다 |
| 안테나 | 1.5m 케이블과 무료 서커 안테나는 (5.5dBi개의 서커 안테나를 삽니다) |
| 온도 | (산업적인) -35C~+75C |
| 차원 | 175×115×32(mm)는 안테나를 배제합니다 |
| 픽스 방법 | 스크루 |
LED 표시기에 대하여
a. 모듈이 전원 켬일 때, 전력 LED는 올웨이즈온 (빨간).
비. 모듈이 방식 (하락 8 ON)에서 설정하기 위해 들어갈 때, 세트 LED는 올웨이즈온 (빨간).
Ｃ. 모듈이 송신하고 있을 때,
정기적으로 만약 당신이 RS232 공항을 사용하면, RS232 LED가 놀랍니다 (녹색인).
정기적으로 만약 당신이 RS485 공항을 사용하면, RS485 LED가 놀랍니다 (녹색인).
정기적으로 만약 당신이 USB 포트를 사용하면, USB LED가 놀랍니다 (녹색인).
Ｄ. 모듈이 받고 있을 때, RF LED는 정기적으로 (푸르러서) 놀랍니다.

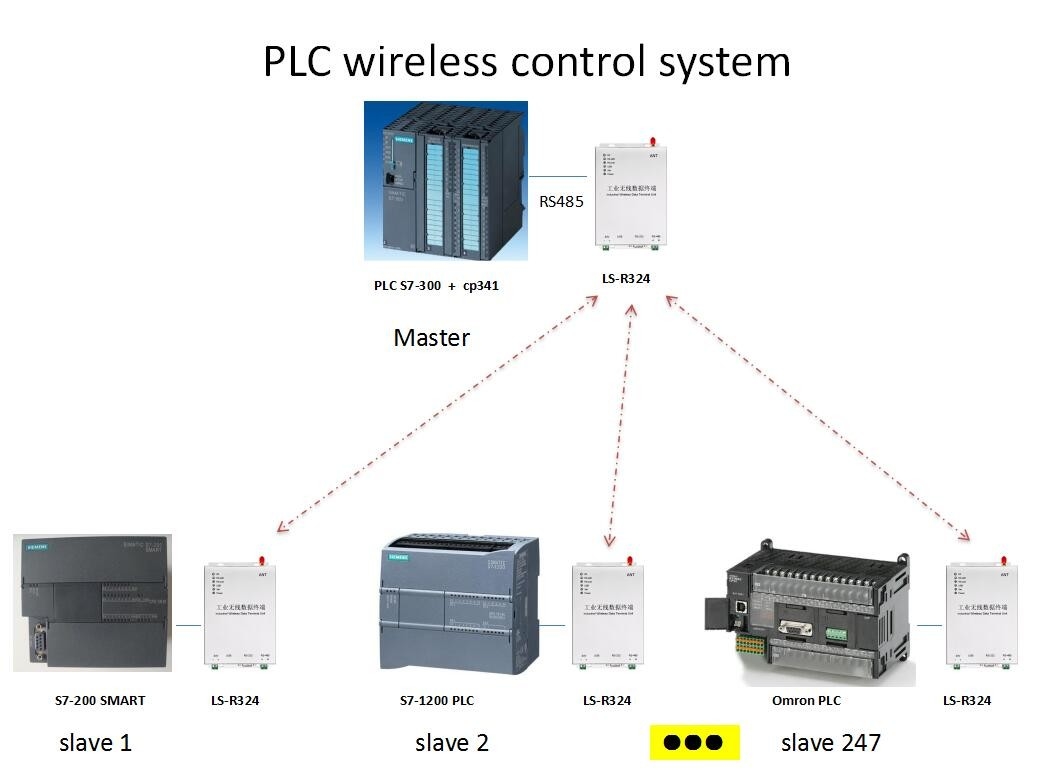

애플리케이션 사례
