전원 출력: | 5w | 회수: | 150MHz |
---|---|---|---|
거리: | 10km LOS | 인터페이스: | RS232/RS485/TTL |
보드율: | 1200bps/2400bps | 응용 프로그램: | 선박 |
하이 라이트: | 무선 라디오 단위,연속되는 라디오 전산 통신기 |

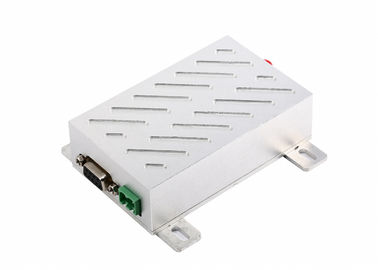

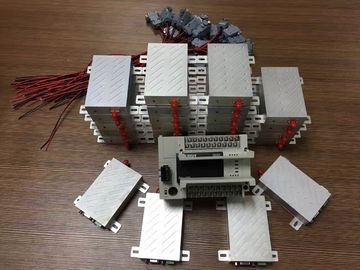

LS-V5000는 단위를 채택합니다 두 배 단계 자물쇠 반복, 두 배 VCO 구조 및 높은 안정성 TXCO를 라디오로 방송합니다. 진보된 산법으로 체계를 결함 조정하십시오, 높은 안정성 및 신뢰성이 있습니다. 이 단위는 기업 통제, 물 관리, 바다, 유전 관리, 무선 경보에 구조를 위해 보통 등 사용됩니다. 더욱, 우리는 당신의 특정한 신청에 따라 당신을 위한 그것의 기능 그리고 ODM 제품을 늘여서 좋습니다.
특징:
명세:
두 배 단계 자물쇠 반복, 두 배 VCO 구조, 높은 안정성
반송 주파수: 선택할 수 있는 VHF/UHF
공기 전송율: 지금 1200/2400bps
공용영역: 선택할 수 있는 TTL/RS-232/RS-485
조음: FSK/MSK
빈도 안정성: ±2.5ppm
채널 간격: 25KHz
안테나 임피던스: 50 옴
온도: -30~+70C
크기: 85x58x16mm (방열기 없이)
전송 거리는 10Km LOS를 도달할 수 있습니다
Pin 아니. | 신호 이름 | 정의 | 묘사 | 말 | ||
힘 | 1 | VCC | DC12V±10% | 최대 전송 현재: 1.5A | ||
2 | GND | 전력 공급의 지상에 놓기 | ||||
신호 기초 | 1 | GND | 힘 신호의 지상에 놓기 | |||
2 | A (TXD) | 자료 받기 | TTL TX/RS232 TX/RS485-A | 1개를 선택하십시오 | ||
3 | B (RXD) | 자료 전달 | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | 신호의 지상에 놓기 | ||||
6 | PTT | 오디오 전달 통제 | ||||
7 | 안으로 MIC | 마이크 입력 통제 | ||||
8 | 밖으로 스피커 | 스피커 산출 통제 | ||||
9 | 시험 | 공장 테스트 |
모수를 받기:
감각력을 받기: ≤-119dBm (12dB SINAD 보다는 더 많은 것)
인접한 수로 선택성: ≥65dB
상호 변조 거절: ≥65dB
불요반사파와 이미지 거절: ≥70dB
Transmiting 모수:
RF 힘: 5W
빈도 탈선: ≥ 5.0kHz
인접한 수로 힘: ≥70dB
전달 현재: ≤1.5A
LS-V5000의 신청:
APRS, SCADA
무선 경보 및 도난 방지 시스템;
무선 음성 전달 체계, 무선 무선 호출 수신기
무선 감시 및 순서 관리;
무선 자료 전송, 자동적인 자료 수집 시스템;
무선 회의 투표 시스템;
무선 POS의 PDA 무선 똑똑한 맨끝;
전자 버스 정류장 및 지적인 교통;
무선 전자 표시 스크린, 발광 다이오드 표시
무선에 RS232/RS485;
LS-V5000 자료 라디오 단위를 사용하는 방법
LS-V5000는 PC도의 직접적인 접속을 RS-232, RS-485 또는 TTL 수준 공용영역 항구, RS485 장치, 마이크로 제어기 및 다른 UART 장비 제공합니다.
전력 공급
LS-V5000는 공급 전압 12V DC에서 작동합니다. 더 나은 잔물결 요인을 이용하여, LS-V5000 송수신기는 또한 다른 장비로 전력 공급을 공유할 수 있습니다. 만약에 가능하다면, 12V 전압을 가진 전압 안정시키는 칩은 스위치 전력 공급 보다는 추천되어 때문에 유일한 전력 공급 이기. 그러나 송수신기에 스위치 맥박에 의하여, 잼 유효한 스위치 전력 공급만 피하는 경우에. 더하여, 믿을 수 있는 지상에 놓는 것은 이 체계에 있는 다른 장치가 있는 경우에 사용되어야 합니다. 배경과 연결하지 못하기의 경우에는, 그것은 그것에게 자신에게 지상에 놓기 형성할 수 있고 그러나 도시 전기 공급에서 절대적으로 분리되어야 합니다.
Pin 정의
Pin 아니. | 신호 이름 | 정의 | 묘사 | 말 | ||
힘 | 1 | GND |
전력 공급의 지상에 놓기
|
|||
2 | VCC | DC12V±10% | 최대 전송 현재: 1.5A | |||
신호 기초 | 1 | RxD (TTL) | TTL의 자료 받기 | |||
2 | A (TXD) | 자료 받기 | RS232 TX/RS485-A | 1개를 선택하십시오 | ||
3 | B (RXD) | 자료 전달 | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
TTL의 자료 전달 | ||||
5 | DGND | 신호의 지상에 놓기 | ||||
6 | PTT | 오디오 전달 통제 | ||||
7 | 안으로 MIC | 마이크 입력 통제 | ||||
8 | 밖으로 스피커 | 스피커 산출 통제 | ||||
9 | 시험 | 공장 테스트 |
