| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-R524 |
| 최소 주문 수량: | 1PC |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2 8days |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 전원 출력: | 5w | 거리를 통제하십시오: | 10KM |
|---|---|---|---|
| 응용 프로그램: | PLC 무선 통제 | 울안: | 알류미늄 |
| 인터페이스: | RS232, RS485, USB | 회수: | 433MHz/868MHz/915MHz |
| 하이 라이트: | 무선 라디오 단위,연속되는 라디오 전산 통신기 |
||

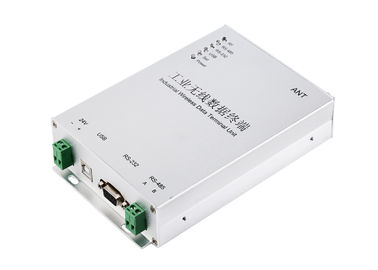

LS-R524 장거리 이더네트 라디오 전산 통신기, PLC 무선 커뮤니케이션 10km
1. 일반적인 소개
그의 전송 거리가 10km LOS를 도달하는 LS-R524 무선 DTU는, 시멘스 S7-200, S7-300 시리즈 사이 무선 커뮤니케이션을 PLC, 신아이더 PLC, 미츠비시 PLC, ABB PLC 등 LS-R524 지원 모드 버스 의정서, 모드 버스 ASCII와 모드 버스 RTU 의정서를 포함하여, PPI 의정서 지원합니다.
LS-R524 DTU는 또한 무선 커뮤니케이션을 위한 변형기, HMI 및 감지기도 연결할 수 있습니다. 그것은 자유 코스 경마를의 다 점 무선 자료 전송에 점 지원합니다. 무선 해결책은 설치하게 쉬운 이점을의 필요 프로그램 지식 위험한 분야에 있는 전화선에서 사용자를 지켜, 달라고 합니다. 믿을 수 있는 경쟁적인 해결책입니다.
2. 신청 분야
* 물/폐수 처리 분야에 있는 압력, 흐름율, 온도 등 정보 수집, 무선 전송 및 통제
* 풍속, 강우, 습도 등 정보 수집, 무선 전송 및 통제에 감청소
* 이산화탄소 등 정보 수집의 온도, 습도, 농도, 농업 온실에 있는 무선 전송 및 통제
* AGV 무선 감시와 감독
* OEM 장비 무선 정보 수집 및 전송의 다른 종류
* 화학 기계장치 및 장비의 유전에 PLC와 감지기 사이 무선 커뮤니케이션.
3. 기술 명세
| 빈도 | 433MHz 또는 450MHz, 470MHz |
| 전원 출력 | 5W |
| 의정서 지원 | 표준 모드 버스 RTU 또는 PPI |
| 전력 공급 | 보통 9-36V DC 사용 24V DC 또는 12V DC |
| 공용영역 | RS-485 (과태) 또는 RS232 또는 USB |
| 채널 아니. | 15 수로, 변화할 것이다 사용 복각 |
| 안테나 | 1.5m 케이블 (구매 5.5dBi 빨판 안테나)를 가진 자유로운 빨판 안테나 |
| 온도 | (산업) -35℃~+75℃ |
| 차원 | 175×115×32 (mm)는 안테나를 제외합니다 |
| 고침 방법 | 나사 |
4. LS-R524 적용 예:
5. LS-R524 DTU 네트워킹
LS-R524 DTU는 반양방 커뮤니케이션 형태를 채택합니다. 그것은 multipoints 커뮤니케이션에 점을 적응시킵니다. 이와 같이, 우리는 주인으로 1개의 단위 및 노예로 다른 사람을 설치해야 합니다. 각 노예에는 자료 또는 명령을 전달하는 ID를 가진 그것의 자신의 유일한 ID 주인 용도 자료 프레임이 있습니다. 모든 노예는 자료를 받고 그것의 자신의 ID와 받아진 ID를 비교할 것입니다. ID가 동일하 경우에, 그것을 받고 명령을 일치하는 대응 응답을 주십시오. ID가 다른 경우에, 다만 그것을, 줍니다 무반응을 묵살하십시오. 모든 이들은 위 의정서에 의하여 끝내야 합니다. 그것은 방해를 피하는 전달 형태에 단지 1대의 라디오가 언제든지 안으로 있다는 것을 있다는 것을 약속할 수 있습니다.
LS-R524 RTU는 또한 자유 코스 경마 커뮤니케이션을 위해 사용할 수 있습니다. 이것은 더 쉽습니다. 당신이 직렬 포트를 프로그램할 때, 다음을 주지하십시오: 반양방 이고 무선 전송 지연이 있습니다.
6. LS-R524 DTU 감광 스위치 조정
주: 수로 조정에 관하여
| 채널 아니. | 복각 조정 | 채널 아니. | 복각 조정 | 채널 아니. | 복각 조정 | 채널 아니. | 복각 조정 |
| 1 |
1234년 |
2 |
1234년 |
3 |
1234년 |
4 |
1234년 |
| 5 |
1234년 |
6 |
1234년 |
7 |
1234년 |
8 |
1234년 |
방법 1에 DIP1
방법 2에 DIP2
방법 4에 DIP3
방법 8에 DIP4
예를 들면, 수로 15의 당신은 복각을 1, 2, 3 및 4 전부 위에 놓을 필요가 있습니다

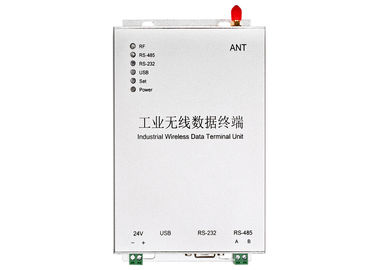

LED 지시자에 관하여
a. 단위가 힘의 때, 힘 LED는 위에 항상 입니다 (빨강).
b. 형태 (복각 8 위에)를 놓기 위하여 단위가 들어갈 때, LED를 위에 항상 입니다 놓으십시오 (빨강).
c. 단위가 전달할 때,
당신이 RS232 항구를 이용하는 경우에, RS232 LED는 (녹색) 정기적으로 깜박거립니다.
당신이 RS485 항구를 이용하는 경우에, RS485 LED는 (녹색) 정기적으로 깜박거립니다.
당신이 usb 포트를 사용하는 경우에, USB LED는 (녹색) 정기적으로 깜박거립니다.
d. 단위가 받을 때, RF LED는 (파랑) 정기적으로 깜박거립니다.
