입력: | 디지털 입력 (입력되는 스위치) | 산출: | 릴레이 산출 |
---|---|---|---|
채널: | 2개는 출력된 2개를 입력했습니다 | 전원 공급 장치: | 24V DC |
하이 라이트: | 아날로그 신호 절연체,소음 가로장 절연체 |
절연체 리모트 I O 단위 디지털 입력 스위치에 의하여 입력된 건조한 접촉 산출 2ch를 신호하십시오
입력
입력 신호: , 근접 스위치, 빈도 ≤ 10Hz 전환하십시오
배급 전압: (열려있을 경우) ≈8V
단락 현재: ≈8mA
산출
릴레이 산출
특성:
응답 시간: ≤20mS
드라이브 수용량: 2A/250V AC; 2A/30V DC
짐 유형: 저항하는 짐
동상 통제에 세트 때) 입출력 특성 (:
분야 스위치는 닫힙니다 또는 입력 고리 전류는 >2.1mA입니다, 산출 릴레이는 닫히고, CH 수로 지시자는 노랗습니다.
스위치 개방 회로 또는 입력 고리 전류를 수비에 세우십시오 <1>
스위치 셋팅
주: 스위치 입력은 차단될 필요가 있을 때, 스위치의 두 끝 전부에 와 동시에 연결될 필요가 있습니다; 10KΩ 저항기 (스위치와 같은 || 적당한 배선표에서)
기본적인 모수
힘: DC24V 전압 범위: DC20-40V
현재 소비: 릴레이 접점이 닫힐 때), ≤50mA (것 입력되는과, 24V 전력 공급 출력되는 것; 릴레이 접점이 닫힐 때, ≤60mA (것 입력되는 및 2, 2 입력되는 및 출력되는, 24V 전력 공급 출력되는 2)
절연제 힘: 1500V AC/1min (입력, 산출 및 힘 사이)
절연 저항: ≥100Ω (입력, 산출 및 힘 사이)
조작 온도 범위: -20~의 +55 도
전자기 겸용성: 에 따라 GB/T 18268 (IEC61326-1)
적용 가능한 분야 장치:
DIN 19234 NAMUR 근접 스위치, 스위치 및 다른 분야 장치와 일치하여 (를 포함하여 본질적인 안전 압력 스위치, 온도 스위치, 액높이 스위치, 등)
모수 | ||||
THG-SD | x | x | x | 주목합니다 |
놓기 | 1 | 1개는 출력된 1개를 입력했습니다 | ||
2 | 1개는 출력된 2개를 입력했습니다 | |||
5 | 2개는 출력된 2개를 입력했습니다 | |||
입력 신호 | S | 스위치 신호 입력 | ||
출력 신호 | J | 릴레이 접점 산출 | ||
당신이 주문할 때 어떤 종류의 입출력 신호가 당신 필요로 하는지 나타내십시오 |

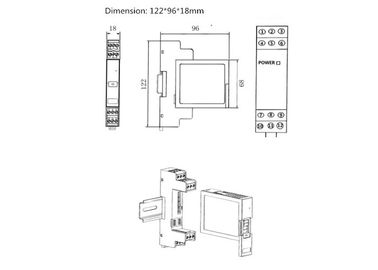

차원

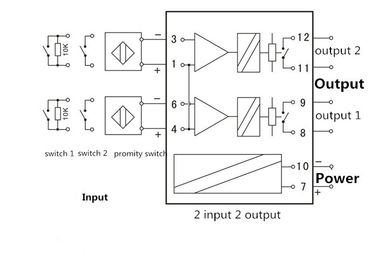

타전하는 방법
