입력: | 아날로그 또는 TC | 출력: | RS485 |
---|---|---|---|
장착 방법: | 딘 레일 장착 | 전원 공급기: | 24V DC |
입력 유형: | 8 채널 3 와이어 입력 | 결의안: | 16비트 |
하이 라이트: | 2000mW 디지털 신호 절연체,RS485 디지털 신호 절연체,2000mW 디지털 신호 변환기 |

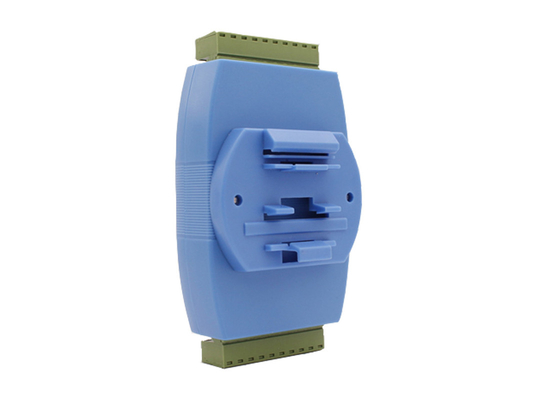

24V DC 2000mW 디지털 신호 절연체 8ch RS485 신호 변환기
신호 컨버터 8ch 아날로그 신호는 RS485 아나로그 데이터 습득 모듈로 변환합니다
1. 개략적 소개
LS-TD4018은 방안 범위를 -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA로 지원하는 공업적 등급 아날로그 인수 제품과 J 종류, K, T, E, R, S, 비, 앤형 TC 신호 8 채널 입력입니다. 그것은 표준 모드 버스 RTU 프로토콜을 채택합니다. 산업 기준과 불만, LS-TD4018이 다양한 산업 적용과 자동화 시스템을 위해 사용하도록 적당합니다. 호스트 컴퓨터와 통신하고 빠른 네트워킹을 실현하고 당신의 모니터링 시스템을 구축하는 것은 편리합니다.
J | -200~1200C | R | -50~1760C |
K | -200~1350C | S | -50~1760C |
T | -200~400C | 비 | 400~1820C |
E | -200~1000C | 엔 | -200~1300C |
2. 매개 변수
기술 매개 변수 | 기술 |
전원 공급기 | 9~30V DC |
입력 범위 | -15mV~+15mV,-50mV~50mV,-100mV~+100mV,-500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA와 J 타입, K, T, E, R, S, 비, 앤형 TC 신호 |
장점 | 각각 채널은 독립적 구성을 지원합니다 (8개 채널이 개별적으로 설정될 수 있습니다) |
입력 유형 | 8 채널 3 와이어 입력 |
주파수를 수집하세요 | 광고 frequency≤10Hz (토탈 전송 레이트)을 수집하기 |
결의안 | 16비트 |
정밀도 계급 | ≤ ±0.1% (포함되지 않는 와이어링 케이블 에러) |
입력 임피던스 | 전압 20MΩ, 경향 100Ω |
인터페이스 | 알에스 485 방식 |
프로토콜 |
채무 불이행 모듈뷔스-RTU, 지원 8N1, 8O1, 8E1. SCADA 소프트웨어, PLC의 종류로 적합합니다 당신이 MODBUS-ASCII를 필요로 하면 또는 미안하지만, 다르 주문을 할 때 상술합니다 |
보드 비율 | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
거리 | RS485 거리<1000m> |
안정성 | 고급 품질이 자르는 사용, 짜맞춘 듀얼 감시기, 믿을 만하고 안정적인 작동 |
보호 수준 | 전력 핀 극성 보호, 입력 핀 광전자 고립, AD 입력 핀과 통신 포트 ±15KV ESD 보호, 분리 전압 2500Vrms, 연속적인 500DC, 경감 보호, 낙뢰 보호 |
소비 전력 | <2000mw> |
중량 | 0.3 킬로그램 |
증가하는 방식 | 표준 35 밀리미터 u-형태 딘 레일 설치 |
3. 디폴트 공장 셋팅
당신의 편익을 위해, 우리의 공장 디폴트 파라미터 설정은 다음과 같습니다 :
a. 디바이스 어드레스 : 1;
비. 보드 비율 : 9600bps ;
C. 모듈뷔스-RTU 프로토콜, 데이터 형태 : 8N1 ;
4. 핀 정의
아니오 고정하세요. | 핀 네임 | 기술 |
1 | IN5+ | Ch 5 아날로그 입력 + |
2 | IN5- | Ch 5 아날로그 입력 - |
3 | IN6+ | Ch 6 아날로그 입력 + |
4 | IN6- | Ch 6 아날로그 입력 - |
5 | IN7+ | Ch 7 아날로그 입력 + |
6 | IN7- | Ch 7 아날로그 입력- |
7 | DATA+ | RS485 + |
8 | 자료- | RS485- |
9 | +VS | 전원 공급기 + (9-30VDC) |
10 | 국민 총수요 | 전원 공급기의 지상 |
11 | IN0+ | Ch 0 아날로그 입력 + |
12 | IN0- | Ch 0 아날로그 입력 - |
13 | IN1+ | Ch 1 아날로그 입력 + |
14 | IN1- | Ch 1 아날로그 입력 - |
15 | IN2+ | Ch 2 아날로그 입력 + |
16 | IN2- | Ch 2 아날로그 입력- |
17 | IN3+ | Ch 3 아날로그 입력 + |
18 | IN3- | Ch 3 아날로그 입력 - |
19 | IN4+ | Ch 4 아날로그 입력 + |
20 | IN4- | Ch 4 아날로그 입력 - |
