제품 상세 정보:
|
| 입력: | 0-75MV; 0-5V; 0-10V | 출력: | 4-20mA; 0-20mA; 0-5V; 0-10V |
|---|---|---|---|
| 설치 방법: | 소음 가로장 설치 | 전원 공급기: | 24V DC |
| 강조하다: | 20mA 디지털 신호 절연체,10mS 디지털 신호 절연체,1500V AC 아날로그 신호 아이솔레이터 |
||

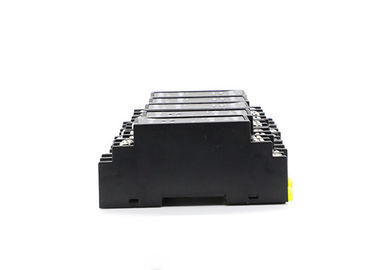

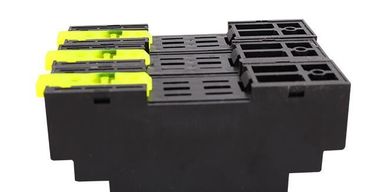

20mA 디지털 신호 아이솔레이터
신호 절연기 전류/전압 신호 0-5V 또는 4-20mA 절연기
입력
입력 신호: 4-20mA;0-20mA
분배 전압: 24V, (최대 구동 전류 30mA)
입력 임피던스: ≤50Ω
산출
출력 신호: 4-20mA;0-20mA;0-5V;0-10V
출력 부하 저항: RL≤500Ω(출력이 전류 신호일 때);RL≥10KΩ(출력이 전압 신호일 때)
기본 매개변수
전원 공급 장치: DC24V, ± 10%
전류 소비: ≤50mA(입력 1개 및 출력 1개, 24V 전원 공급 장치, 전원 분배 입력, 20mA 출력);≤70mA(입력 1개 및 출력 2개, 24V 전원 공급 장치, 배전 입력, 20mA 출력)
온도 드리프트: 0.005% FS/도(-20도 ~ +55도)
응답 시간: ≤10mS(0-90%)(TYP)
절연 강도 : 1500V AC / 1min (입력, 출력, 전원 간)
절연 저항: ≥100MΩ(입력, 출력, 전원 공급 장치 간)
작동 온도 범위: -20 ~ +55도
전자기 호환성: GB/T 18268(IEC61326-1) 준수
적용 가능한 현장 장비: 2선식 시스템, 3선식 시스템 송신기;전류 소스
| 매개변수 | ||||
| THT-IP | NS | NS | NS | 점수 |
| 구성 | 1 | 1 입력 1 출력 | ||
| 2 | 1 입력 2 출력 | |||
| 입력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 삼 | 0-10mA | |||
| 출력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-5V | |||
| 6 | 0-10V | |||
| 주문할 때 필요한 입력 유형과 출력 유형을 지정하십시오. | ||||
