제품 상세 정보:
|
| 입력: | 아날로그 또는 TC | 출력: | RS485 |
|---|---|---|---|
| 장착 방법: | 딘 레일 장착 | 전원 공급기: | 24V DC |
| 강조하다: | 8ch 아나로그 데이터 습득 모듈,2000mW 아나로그 데이터 습득 모듈,RS485 아날로그 신호 컨버트 |
||

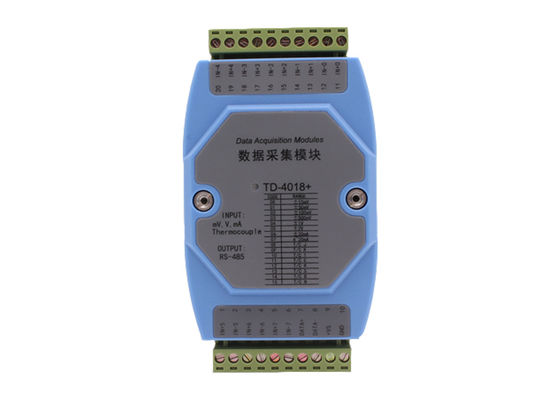

신호 컨버터 8ch 아날로그 신호는 RS485 아나로그 데이터 습득 모듈로 변환합니다
1. 개략적 소개
LS-TD4018은 방안 범위를 -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA로 지원하는 공업적 등급 아날로그 인수 제품과 Ｊ 종류, Ｋ, Ｔ, Ｅ, Ｒ, Ｓ, 비, 앤형 TC 신호 8 채널 입력입니다. 그것은 표준 모드 버스 RTU 프로토콜을 채택합니다. 산업 기준과 불만, LS-TD4018이 다양한 산업 적용과 자동화 시스템을 위해 사용하도록 적당합니다. 호스트 컴퓨터와 통신하고 빠른 네트워킹을 실현하고 당신의 감시 시스템을 구축하는 것은 편리합니다.
| Ｊ | -200~1200C | Ｒ | -50~1760C |
| Ｋ | -200~1350C | Ｓ | -50~1760C |
| Ｔ | -200~400C | 비 | 400~1820C |
| Ｅ | -200~1000C | 엔 | -200~1300C |
2. 매개 변수
| 기술 매개 변수 | 기술 |
| 전원 공급기 | 9~30V DC |
| 입력 범위 | -15mV~+15mV,-50mV~50mV,-100mV~+100mV,-500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA와 Ｊ 타입, Ｋ, Ｔ, Ｅ, Ｒ, Ｓ, 비, 앤형 TC 신호 |
| 장점 | 각각 채널은 독립적 구성을 지원합니다 (8개 채널이 개별적으로 설정될 수 있습니다) |
| 입력 유형 | 8 채널 3 와이어 입력 |
| 주파수를 수집하세요 | 광고 frequency≤10Hz (토탈 전송 레이트)을 수집하기 |
| 결의안 | 16비트 |
| 정밀도 계급 | ≤ ±0.1% (포함되지 않는 와이어링 케이블 에러) |
| 입력 임피던스 | 전압 20MΩ, 경향 100Ω |
| 인터페이스 | 알에스 485 방식 |
| 프로토콜 |
채무 불이행 모듈뷔스-RTU, 지원 8N1, 8O1, 8E1. SCADA 소프트웨어, PLC의 종류로 적합합니다 당신이 MODBUS-ASCII를 필요로 하면 또는 미안하지만, 다르 주문을 할 때 상술합니다 |
| 보드 비율 | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| 거리 | RS485 거리<1000m> |
| 안정성 | 고급 품질이 자르는 사용, 짜맞춘 듀얼 감시기, 믿을 만하고 안정적인 작동 |
| 보호 수준 | 전력 핀 극성 보호, 입력 핀 광전자 고립, AD 입력 핀과 통신 포트 ±15KV ESD 보호, 분리 전압 2500Vrms, 연속적인 500DC, 경감 보호, 낙뢰 보호 |
| 소비 전력 | <2000mw> |
| 중량 | 0.3 킬로그램 |

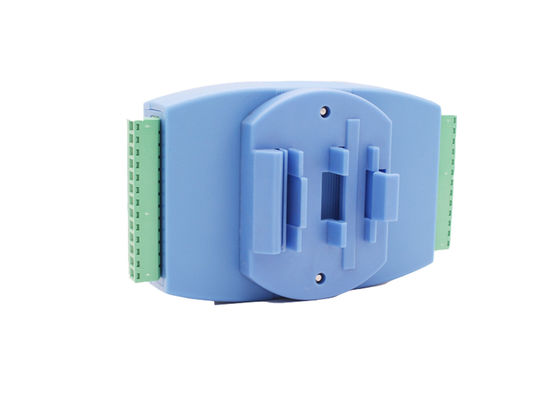

| 증가하는 방식 | 표준 35 밀리미터 u-형태 딘 레일 설치 |
3. 디폴트 공장 셋팅
당신의 편익을 위해, 우리의 공장 디폴트 파라미터 설정은 다음과 같습니다 :
a. 디바이스 어드레스 : 1;
비. 보드 비율 : 9600bps ;
Ｃ. 모듈뷔스-RTU 프로토콜, 데이터 형태 : 8N1 ;
4. 핀 정의
| 아니오 고정하세요. | 핀 네임 | 기술 |
| 1 | IN5+ | Ch 5 아날로그 입력 + |
| 2 | IN5- | Ch 5 아날로그 입력 - |
| 3 | IN6+ | Ch 6 아날로그 입력 + |
| 4 | IN6- | Ch 6 아날로그 입력 - |
| 5 | IN7+ | Ch 7 아날로그 입력 + |
| 6 | IN7- | Ch 7 아날로그 입력- |
| 7 | DATA+ | RS485 + |
| 8 | 자료- | RS485- |
| 9 | +VS | 전원 공급기 + (9-30VDC) |
| 10 | 국민 총수요 | 전원 공급기의 지상 |
| 11 | IN0+ | Ch 0 아날로그 입력 + |
| 12 | IN0- | Ch 0 아날로그 입력 - |
| 13 | IN1+ | Ch 1 아날로그 입력 + |
| 14 | IN1- | Ch 1 아날로그 입력 - |
| 15 | IN2+ | Ch 2 아날로그 입력 + |
| 16 | IN2- | Ch 2 아날로그 입력- |
| 17 | IN3+ | Ch 3 아날로그 입력 + |
| 18 | IN3- | Ch 3 아날로그 입력 - |
| 19 | IN4+ | Ch 4 아날로그 입력 + |
| 20 | IN4- | Ch 4 아날로그 입력 - |
