| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | LS |
| 인증: | CE |
| 모델 번호: | LS-RTD |
| 최소 주문 수량: | 1PC |
| 가격: | negociate |
| 포장 세부 사항: | 표준 |
| 배달 시간: | 3-6 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 10000PCS |
| 입력: | RTD/TC | 출력: | 4-20mA |
|---|---|---|---|
| 정확성: | 0.1%F.S., 0.2%F.S. | 장착: | DIN 가로장 설치 |
| 하이 라이트: | DC 12V 디지털 신호 절연체,DC 36V 디지털 신호 절연체,20mA 아날로그 전압 아이솔레이터 |
||

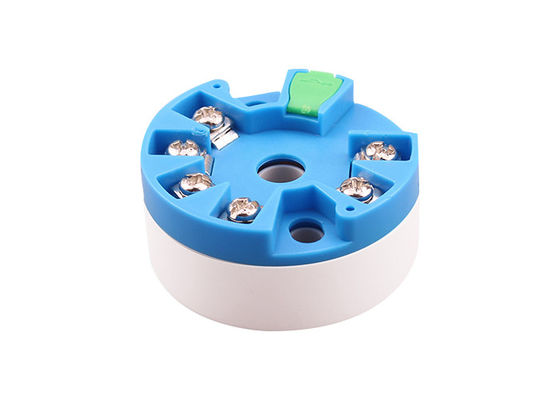

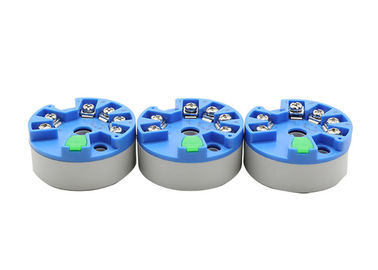

DC 12V 디지털 신호 절연체
TC 신호인 온도 감기지 PT100 RTD는 4-20mA 출력으로 변환합니다
입력

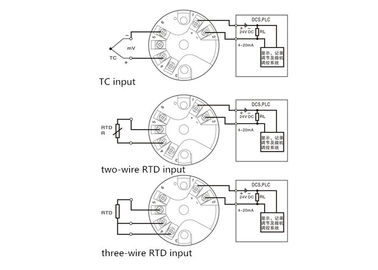

입력 신호 : 열 저항 (RTD), 열전대 (TC)
열 저항 여자기 전류 : 1mA
열전대 냉접점 보상 : 보상 범위 : -25' Ｃ ~ +75' Ｃ (20' Ｃ 에러 당 1' Ｃ)
보정 방법 : 내부 보상
출력
출력 신호 : 4-20mA (강화된 루프)
출력 부하 저항 : RL ≤ 500Ω
기본 매개변수
전원 : DC 12-36V
전송 정확도 : 0.1% 풋 세컨드, 0.2% 풋 세컨드.
오버리미트 알람 : 더 낮은 온도 한계, 생산량 3.8mA, (4-20mA 생산량) 아래에 ; 상위 온도 한계, 출력 20.5mA 위에
중단 알람 : 출력 22mA 또는 3.8mA
온도 드리프트 : 0.005% F.S./' Ｃ (-20C ~ +55' Ｃ)
응답 시간 : ≤1S (0-90%) (TYP)
절연 강도 : 1 500V AC / 1 분 (입력과 생산과 전원 사이에)
절연 저항 : ≥100MΩ (입력과 생산과 전원 사이에)
작동 온도 범위 : - 20~ +55' Ｃ
전자파 적합성 : GB/T 18268 (IEC61326-1)에 따라
| 입력 신호 유형 | |||
| 항목 번호. | 타입 | 방법 범위 | 최소 측정값 |
| RTD | Pt100 | -200 내지 +850C | 10C |
| Pt500, Pt1000 | -200 내지 +250C | 10C | |
| Cu50, Cu100 | -50 내지 +150C | 10C | |
| Ni100, Ni500 | -60 내지 +180C | 10C | |
| Ni1000 | -60 내지 +150C | 10C | |
| TX | 비 | 0 내지 +1820C | 500C |
| Ｅ | -270 내지 +1000C | 50C | |
| Ｊ | -210 내지 +1200C | 50C | |
| Ｋ | -270 내지 +1372C | 50C | |
| 엔 | -270 내지 +1300C | 50C | |
| Ｒ | -50 내지 +1768C | 500C | |
| Ｓ | -50 내지 +1768C | 500C | |
| Ｔ | -270 내지 +400C | 50C | |
