| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | LS |
| 인증: | CE |
| 모델 번호: | LS-TD4015 |
| 최소 주문 수량: | 1PC |
| 가격: | negociate |
| 포장 세부 사항: | 표준 |
| 배달 시간: | 3-6 일 |
| 지불 조건: | T/T, 서부 동맹, Paypal |
| 공급 능력: | 10000pcs |
| 입력: | PT100, PT1000, CU50, CU100 | 산출: | RS485 |
|---|---|---|---|
| 설치 방법: | 소음 가로장 설치 | 전력 공급: | 24V DC |
| 하이 라이트: | PT100 RTD 신호는 변환합니다,RS485 RTD 신호는 변환합니다,6개 채널 RTD 인수 송신기 |
||

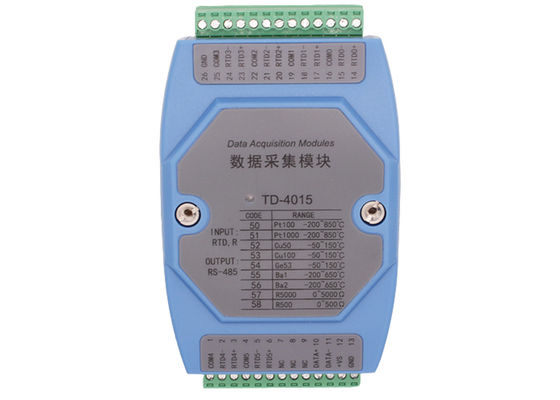

RTD 신호가 RS485 온도 감기지에 RS485 PT100으로 변환한 컨버터 6ch의 신호를 보내세요
개략적 소개
LS-TD4015는 PT100을 지원하는 공업적 등급 표준 RTD 인수 제품입니다, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000과 R500 6 채널 삼권식 RTD가 입력합니다. RS485 인터페이스는 광전자인 고립됩니다. 광고 획득 부분은 또한 광전자인 기준이 분리했다는 것 입니다. 그것은 표준 모드 버스 RTU 프로토콜을 채택합니다. 산업 기준과 불만, LS-TD4015가 다양한 산업 적용과 자동화 시스템을 위해 사용하도록 적당합니다. 호스트 컴퓨터와 통신하고 빠른 네트워킹을 실현하고 당신의 모니터링 시스템을 구축하는 것은 편리합니다.
열 저항은 다음을 지원합니다
| PT100 | -200~850C | BA1 | -200~650C |
| PT1000 | - 200~850Cs | BA2 | -200~650C |
| CU50 | -50~150C | R5000 | 0~5000Ω |
| CU100 | -50~150C | R500 | 0~500Ω |
| Ge53 | -50~150C |
매개 변수
| 기술 매개 변수 | 기술 |
| 전원 공급기 | 9~30V DC |
| 입력 범위 | PT100,PT1000,Cu50,Cu100,Ge53,BA1,BA2,R5000과 R500 |
| 여자기 전류 | 250uA |
| 장점 | 각각 채널은 독립적 구성을 지원합니다 (6개 채널이 개별적으로 설정될 수 있습니다) |
| 입력 유형 | 6 채널 3 와이어 입력 |
| 주파수를 수집하세요 | 광고 frequency≤10Hz (토탈 전송 레이트)을 수집하기 |
| 결의안 | 16비트 |
| 정밀도 계급 | ≤ ±0.1% (포함되지 않는 와이어링 케이블 에러) |
| 입력 임피던스 | 20MΩ |
| 인터페이스 | 알에스 485 방식 |
| 프로토콜 |
채무 불이행 모듈뷔스-RTU, 지원 8N1, 8O1, 8E1. 데이터 형태 : ADAM-4015+로 적합한 SCADA 소프트웨어, PLC. 당신이 MODBUS-ASCII를 필요로 하면 또는 미안하지만, 다르 주문을 할 때 상술합니다 |
| 보드 비율 | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| 거리 | RS485 거리<1000m> |
| 안정성 | 고급 품질이 자르는 사용, 짜맞춘 듀얼 감시기, 믿을 만하고 안정적인 작동 |
| 보호 수준 | 전력 핀 극성 보호, 입력 핀 광전자 고립, AD 입력 핀과 통신 포트 ±15KV ESD 보호, 분리 전압 2500Vrms, 연속적인 500DC, 경감 보호, 낙뢰 보호 |
| 소비 전력 | <2000mw> |
| 중량 | 0.3 킬로그램 |
| 증가하는 방식 | 표준 35 밀리미터 u-형태 딘 레일 설치 |
핀 정의
| 아니오 고정하세요. | 핀 네임 | 기술 |
| 1 | COM4 | Ch 4 통신 포트 |
| 2 | RTD4- | RTD 입력 ch4- |
| 3 | RTD4+ | RTD 입력 ch4+ |
| 4 | COM5 | Ch 5 통신 포트 |
| 5 | RTD5- | RTD 입력 ch5- |
| 6 | RTD5+ | RTD 입력 ch5+ |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | 알에스 485 방식 A |
| 11 | 자료- | 알에스 485 방식 비 |
| 12 | +VS | 전원 공급기 +(9~30V) |
| 13 | 국민 총수요 | 전원 공급기 - (전력의 지상) |
| 14 | RTD0+ | RTD 입력 ch0 + |
| 15 | RTD0- | RTD 입력 ch0 - |
| 16 | COM0 | Ch0 통신 포트 |
| 17 | RTD1+ | RTD 입력 ch1+ |
| 18 | RTD1- | RTD 입력 ch1- |
| 19 | COM1 | Ch1 통신 포트 |
| 20 | RTD2+ | RTD 입력 ch2+ |
| 21 | RTD2- | RTD 입력 ch2- |
| 22 | COM2 | Ch2 통신 포트 |
| 23 | RTD3+ | RTD 입력 ch3+ |
| 24 | RTD3- | RTD 입력 ch3- |
| 25 | COM3 | Ch3 통신 포트 |
| 26 | 국민 총수요 | 국민 총수요 |
