회수: | UHF | 전원 출력: | 1W |
---|---|---|---|
거리: | 2-3km LOS | 포트: | RS232/RS485/TTL |
항구 유형: | DB9 | 울안: | 알류미늄 |
하이 라이트: | 자료 라디오 전산 통신기,연속되는 라디오 전산 통신기 |

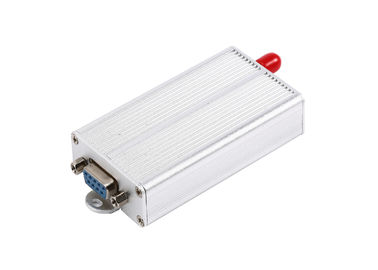

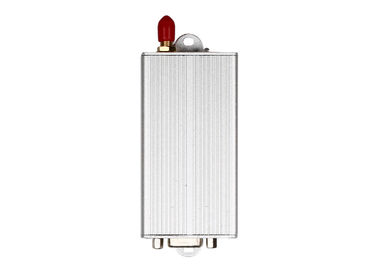

433MHz 라디오 전산 통신기 시리얼 데이터 무선 전송기 2km RS232
소개:
이것은 UHF 밴드 1W 라디오 전산 통신기, 우리 설정했습니다 433MHz 과태를입니다
그것은 CC1020 칩과 STM8S105K6T6 MCU를 사용합니다
그것은 2km 거리를 통제하는 것은 좋습니다
모수:
응용 범위
모수
성과 | |
전원 출력: | 1W (@5V 전력 공급) |
RF 가시거리 범위: | 2000m@1200bps; 3000m@9600bps |
RF 실효율: | 1200/2400/4800/9600/19200bps |
공간 채널: | 1MHz (과태), (12.5/25KHz 주문화) |
대역폭: | <25khz> |
수신기 감도: | -123dBm@1200bps (1% BER) |
네트워킹 | |
네트워킹 지세학: | 자유 코스 경마, 점에 다지점 |
겸용성 | |
KYL-200와 KYL-300 시리즈 | |
힘 | |
공급 전압: | 5V DC (과태), (선택) 3.3-3.6V |
현재를 전달하십시오: | <450ma> |
현재를 받으십시오: | <28ma> |
일반 | |
커뮤니케이션 형태: | 반양방 |
주파수 대: | 433MHz 과태 (선택할 수 있는 400-470MHz) |
채널: | 8 (과태), (선택) 16/32/64 |
공용영역: | TTL, RS232, RS485 |
유형 자산 | |
크기: | 80mm×45mm×20mm (안테나 기초와 자료 핀을 제외하고) |
무게: | 100g |

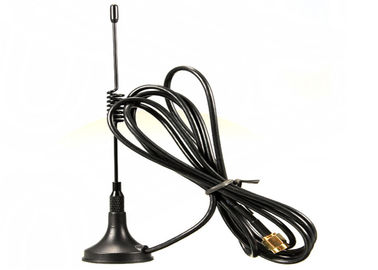

안테나 기초: | 50Ω, SMA |
작용 온도: | 산업: - 40℃~+85℃ (TCXO) |
빈도 안정성: | 산업 ±2.5ppm |
Pin 정의
Pin 아니. |
신호 이름 |
기능 | 수준 | 맨끝과의 연결 | 말 |
1 | GND | 전력 공급의 지상에 놓기 | 배경 | ||
2 | VCC | 전력 공급 DC | 5V | ||
3 | RxD/TTL | 자료 받기 | TTL | TxD | |
4 | TxD/TTL | 자료 전달 | TTL | RxD | |
5 | SGND | 신호 | |||
6 | A (TXD) | RS-485 (RS-232의 TxD)의 A | A (RxD) | ||
7 | B (RXD) | RS-485 (RS-232의 RxD)의 B | B (TxD) | ||
8 | 잠 | 잠 통제 | TTL | 잠 신호 | 저수준 유효한 |
9 | 시험 | 공장 테스트 |
