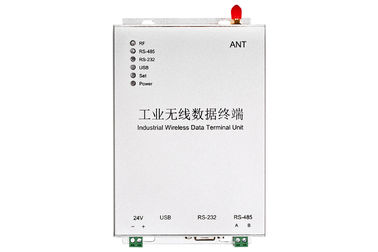

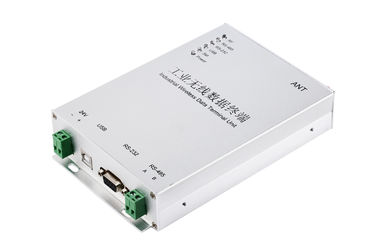

5W 24V 전력 공급 무선 라디오 단위 RS485 PLC 무선 커뮤니케이션 라디오

기본 정보
원래 장소: 중국
브랜드 이름: Lensen
모델 번호: LS-R524
최소 주문 수량: 1PC
가격: Negotiation
포장 세부 사항: 표준 판지
배달 시간: 2 8days
지불 조건: 티 / T는, 웨스턴 유니온
공급 능력: 6000pcs/month
전원 출력: 5w 거리를 통제하십시오: 10KM
응용 프로그램: PLC 무선 통제 울안: 알류미늄
인터페이스: RS232, RS485, USB 전원 공급 장치: 24V DC
하이 라이트:

자료 라디오 전산 통신기

,

연속되는 라디오 전산 통신기

5W 24V 전력 공급 무선 RS485 단위 PLC 무선 커뮤니케이션 라디오





1. 일반적인 소개

이것은 장거리 무선 데이타 전송을 위한 5W 라디오입니다. 그것의 통제 거리 전체로 파급 10km. 그것은 PLC 무선 커뮤니케이션을 위해 널리 이용됩니다. 우리는 Modbus RTU 의정서를 지원합니다. LS-R524 DTU는 무선 커뮤니케이션을 위한 변형기, HMI 및 감지기도 연결될 수 있습니다. 그것은 자유 코스 경마를의 다 점 무선 자료 전송에 점 지원합니다. 무선 해결책은 설치하게 쉬운 이점을의 필요 프로그램 지식 위험한 분야에 있는 전화선에서 사용자를 지켜, 달라고 합니다. 믿을 수 있는 경쟁적인 해결책입니다.



2. 기술 명세

빈도 433MHz 또는 450MHz, 470MHz
전원 출력 5W
의정서 지원 표준 Modbus RTU 또는 PPI
전력 공급 보통 9-36V DC 사용 24V DC 또는 12V DC
공용영역 RS-485 (과태) 또는 RS232 또는 USB
채널 아니. 15 수로, 변화할 것이다 사용 복각
안테나 1.5m 케이블 (구매 5.5dBi 빨판 안테나)를 가진 자유로운 빨판 안테나
온도 (산업) -35℃~+75℃
차원 175×115×32 (mm)는 안테나를 제외합니다
고침 방법 나사

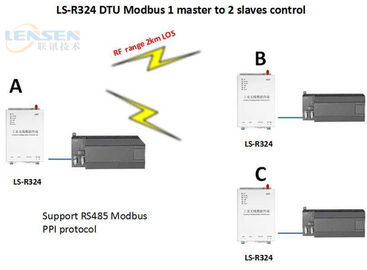

3. LS-R524 적용 예:

5W 24V 전력 공급 무선 라디오 단위 RS485 PLC 무선 커뮤니케이션 라디오 0



4. LS-R524 DTU 네트워킹

LS-R524 DTU는 반양방 커뮤니케이션 형태를 채택합니다. 그것은 multipoints 커뮤니케이션에 점을 적응시킵니다. 이와 같이, 우리는 주인으로 1개의 단위 및 노예로 다른 사람을 설치해야 합니다. 각 노예에는 자료 또는 명령을 전달하는 ID를 가진 그것의 자신의 유일한 ID 주인 용도 자료 프레임이 있습니다. 모든 노예는 자료를 받고 그것의 자신의 ID와 받아진 ID를 비교할 것입니다. ID가 동일하 경우에, 그것을 받고 명령을 일치하는 대응 응답을 주십시오. ID가 다른 경우에, 다만 그것을, 줍니다 무반응을 묵살하십시오. 모든 이들은 위 의정서에 의하여 끝내야 합니다. 그것은 방해를 피하는 전달 형태에 단지 1대의 라디오가 언제든지 안으로 있다는 것을 있다는 것을 약속할 수 있습니다.



LS-R524 RTU는 또한 자유 코스 경마 커뮤니케이션을 위해 사용할 수 있습니다. 이것은 더 쉽습니다. 당신이 직렬 포트를 프로그램할 때, 다음을 주지하십시오: 반양방 이고 무선 전송 지연이 있습니다.



5. LS-R524 DTU 감광 스위치 조정

    5W 24V 전력 공급 무선 라디오 단위 RS485 PLC 무선 커뮤니케이션 라디오 1

방법 4에 DIP3

방법 8에 DIP4

예를 들면, 수로 15의 당신은 복각을 1, 2, 3 및 4 전부 위에 놓을 필요가 있습니다
