입력: | 4-20mA; 0-20mA | 산출: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
설치 방법: | 소음 가로장 설치 | 전원 공급 장치: | 24V DC |
하이 라이트: | 소음 가로장 절연체,신호 고립 전송기 |
입력
입력 신호: 4-20mA; 0-20mA
배급 전압: 24V, (최대 드라이브 현재 30mA)
입력 임피던스: ≤50Ω
산출
출력 신호: 4-20mA; 0-20mA; 0-5V; 0-10V
산출 부하 저항: (산출이 현재 신호일 경우의) RL ≤ 500Ω; (산출이 전압 신호일 경우의) RL ≥ 10KΩ
기본적인 모수
전력 공급: DC24V, ±10%
현재 소비: ≤50mA (것 입력되는과, 출력되는 20mA 출력되는, 24V 전력 공급, 전원 분배 입력 것); ≤70mA (것 입력되는과, 출력되는 20mA 출력되는, 24V 전력 공급, 전원 분배 입력 2); ≤100mA (2에서 2 밖으로, 24V 전력 공급, 전원 분배 입력, 출력되는 20mA)
기본적인 정확도: 0.1% F.S.
온도 편류: 0.005% F.S./도 (- 20도 ~ +55도)
응답 시간: ≤10mS (0-90%) (TYP)
절연제 힘: 1500V AC/1min (입력, 산출 및 힘 사이)
절연 저항: ≥100MΩ (입력, 산출 및 힘 사이)
조작 온도 범위: -20~+55 도
전자기 겸용성: 에 따라 GB/T 18268 (IEC61326-1)

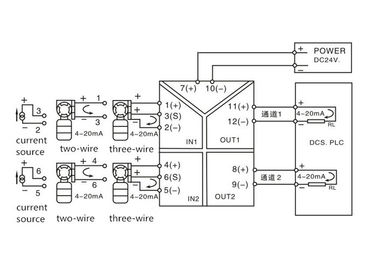

적용 가능한 분야 장치: 2선식 체계, 3 철사 전송기; 현재 근원.
모수 | ||||
THG-IP | x | x | x | 표 |
윤곽 | 1 | 1개는 출력된 1개를 입력했습니다 | ||
2 | 1개는 2 산출을 입력합니다 | |||
5 | 2개의 입력 2 산출 | |||
입력 신호 | 1 | 4-20mA | ||
2 | 0-20mA | |||
출력 신호 | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
당신의 필수 입력 유형 및 산출 유형을 때 장소 순서 나타내십시오 |
