입력: | 0-75MV; 0-5V; 0-10V | 산출: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
설치 방법: | 소음 가로장 설치 | 전력 공급: | 24V DC |
하이 라이트: | 4-20mA 디지털 신호 Isolator,0-5V 디지털 신호 절연체,LS-TET-AI 경향 전압 신호 아이솔레이터 |

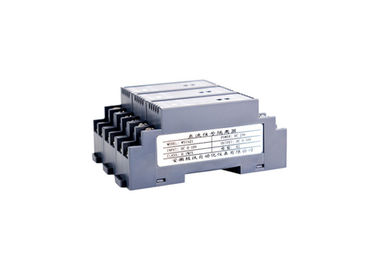

LS-WS1521 신호 변환기 경향 또는 전압은 4-20mA, 0-5V로 신호를 보냅니다
● DC24V 전원 공급기, 입력, 생산, 전원 공급기, 가득 찬 격리, 차단과 표준 전류와 전압 신호로의 산업적인 필드 직류전압 신호의 전환
● 딘 레일 단독 설치
주요 기술적인 매개 변수
입력
입력 신호 : 0-75MV ; 0-5V ; 0-10V.
입력 임피던스 : ≥300 KΩ
출력
출력 신호 : 4-20mA ; 0-20mA ; 0-5V ; 0-10V
출력 부하 저항 : RL ≤ 500Ω (출력이 전류량 신호일 때)
RL≥10KΩ (출력이 전압 신호일 때)
기본 매개변수
전원 : DC24V, ±10%
전류 소모 : 30MA (안에 1와 1 아웃, 24V 전원 공급기 분배 입력 20mA 생산)
≤50MA (1 입력과 2가지 생산, 24V 전원 공급기와 분배 입력 20mA 생산)
≤50MA (안에 2와 2 아웃, 24V 배전 입력, 20mA 생산)
기초적 정확도 : 0.1% 풋 세컨드.
온도 드리프트 : 0.005% F.S./C (-20' C~+55' C)
응답 시간 : ≤10mS (0-90%) (TYP)
절연 강도 : 1500V AC / 1 분 (입력, 생산과 전원 사이에)
절연 저항 : ≥100MΩ (입력과 생산과 전원 사이에)
작동 온도 범위 : - 20~+55' C
전자파 적합성 : GB/T 18268 (IEC61326-1)에 따라
적용 가능한 필드 장치 : 전압 신호 출력 장치
매개 변수 | ||||
WS-1521 | X | X | X | 표시 |
구성 | 1 | 1개 입력 1 출력 | ||
입력 신호 | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-1A | |||
4 | 0-5V | |||
5 | 0-10V | |||
6 | -10V-0V | |||
7 | -10V-10V | |||
8 | 다른 사람 신호가 특화합니다 | |||
출력 신호 | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-10V | |||
4 | 0-5V | |||
5 | 20-4mA | |||
6 | -10V-0V | |||
7 | -10V-10V | |||
8 | 다른 사람 신호가 특화합니다 | |||
장소가 명령할 때 당신의 필요한 입력 유형과 출력형을 보여주세요 |
