| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 인증: | CE |
| 모델 번호: | LS-R324 |
| 최소 주문 수량: | 2PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2 8days |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 전원 출력: | 1W | 빈도: | UHF |
|---|---|---|---|
| 공용영역: | RS232, RS485, USB | 거리: | 2km |
| 인터페이스 변경 방법: | 복각 | 의정서: | Modbus RTU |
| 하이 라이트: | UHF 무선제어 모듈,하락 무선제어 모듈,PLC 아날로그 I 오우 모듈 |
||
2 PLC 모드 버스 RTU 사이의 PLC 무선제어 모듈 무선 통신
도입 :

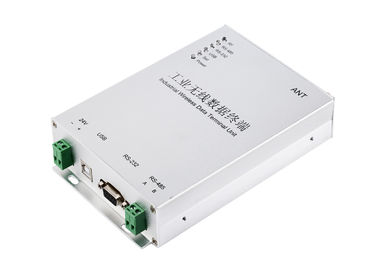

LS-R324는 1W 무선 전신 DTU입니다
그것의 제어 거리 2 킬로미터

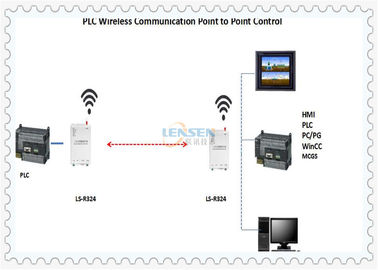

2 PLC 사이의 무선 통신을 위해 사용하세요
RS485 케이블는 대신에
지원 모드 버스 RTU
애플리케이션 :
물 / 폐수 처리 분야
풍속, 강수량, 습도 기타 등등 데이터 수집
온도, 습도, 이산화탄소 기타 등등 데이터 수집의 집중
무선 데이터 수집과 전송
PLC와 센서 사이의 무선 통신
매개 변수 :
전원 출력 : 24V DC
RF 전력 : 1W
항공 보드 비율 : 1,200/2,400/4,800/9,600/19,200bps는 1를 선택합니다
인터페이스 보드 비율 : 프로그램 가능한 1,200/2,400/4,800/9,600/19,200bps
주파수대 : 433, 450, 470 또는 다른 사람
조화시키세요 : RS-232, 알에스 485 방식과 USB
통신 모드 : 반-이중
채널이 생기세요 : 8(default), 16/32(customized)
경향을 받으세요 : <45ma>
민감도를 받으세요 : 1,200bps)에 있는 -123dBm ; 9,600bps)에 있는 -118dBm
전송하는 경향 : <500ma>
RF 가시선 범위 : 2 킬로미터 (BER=10-5@9600bps) ; 3 킬로미터 (BER=10-5 @ 1,200bps)
분류하세요 : 175*115*32mm (안테나 포트 없이)
| 주파수 | 433MHz 또는 450MHz, 470MHz |
| 전원 출력 | 1W (3000m LOS) |
| 프로토콜 지원 | 표준 모드 버스 RTU 프로토콜 또는 사용자 정의 프로토콜 |
| 전원 공급기 | 9-36V DC는 보통 24V DC 또는 12V DC를 사용합니다 |
| 인터페이스 | RS-485(default)or RS232 또는 USB |
| 채널 번호. | 15는 채널이 생기고 변하기 위해 하락을 사용합니다 |
| 안테나 | 1.5m 케이블과 무료 서커 안테나는 (5.5dBi개의 서커 안테나를 삽니다) |
| 온도 | (산업적인) -35C~+75C |
| 차원 | 175×115×32(mm)는 안테나를 배제합니다 |
| 픽스 방법 | 스크루 |
핀 정의 :
지원 RS232, RS485, USB, 당신은 프로그램으로의 감광 스위치를 사용할 수 있습니다
LED 표시기에 대하여
a. 모듈이 전원 켬일 때, 전력 LED는 올웨이즈온 (빨간).
비. 모듈이 방식 (하락 8 ON)에서 설정하기 위해 들어갈 때, 세트 LED는 올웨이즈온 (빨간).
Ｃ. 모듈이 송신하고 있을 때,
정기적으로 만약 당신이 RS232 공항을 사용하면, RS232 LED가 놀랍니다 (녹색인).
정기적으로 만약 당신이 RS485 공항을 사용하면, RS485 LED가 놀랍니다 (녹색인).
정기적으로 만약 당신이 USB 포트를 사용하면, USB LED가 놀랍니다 (녹색인).
Ｄ. 모듈이 받고 있을 때, RF LED는 정기적으로 (푸르러서) 놀랍니다.
