| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Lensen |
| 모델 번호: | LS-R524 |
| 최소 주문 수량: | 2PCS |
| 가격: | USD145/pc |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 2-6 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 6000pcs/month |
| 전원 출력: | 5w | 거리: | 10 킬로미터 LOS |
|---|---|---|---|
| 공용영역: | RS232, RS485, USB | 의정서: | Modbus RTU |
| 빈도: | 433MHz | 유형: | 기초가 된 라디오 |
| 하이 라이트: | 5W 무선 통신 Module,10km LOS 무선 통신 모듈,PLC 무선 DTU 모듈 |
||

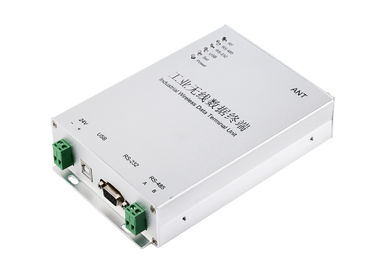

모드 버스 RTU을 5W PLC 무선 라디오 모뎀 RS232 RS485 USB 인터 페이스 케이블 교체
개략적 소개
전송거리가 10 킬로미터 LOS에 도달하는 LS-R524 무선 전신 DTU,
지멘스 S7-200, S7-300 시리즈 PLC, 쉐나이더 PLC, 미츠비시 PLC, ABB PLC 기타 등등 사이의 무선 통신을 지원합니다.
LS-R524는 모드 버스 RTU 프로토콜을 지원합니다
LS-R524 DTU는 또한 변환기, HMI와 무선 통신을 위한 센서와 연결할 수 있습니다. 그것은 점 대 점을 지원하고 다중 지점 무선 데이터 전송을 가리킵니다. 무선 솔루션은 위험한 분야에서 와이어링 케이블로부터의 사용자들이 설정하도록 쉬워 어떤 필요 프로그램 지식을 유지하지 않는다는 이점이 있습니다. 그것은 믿을 만하고 경쟁적 솔루션입니다.
기술 명세서
| 주파수 | 433MHz 또는 450MHz, 470MHz |
| 전원 출력 | 5W |
| 프로토콜 지원 | 표준 모드 버스 RTU 또는 PPI |
| 전원 공급기 | 9-36V DC는 보통 24V DC 또는 12V DC를 사용합니다 |
| 인터페이스 | RS-485(default)or RS232 또는 USB |
| 채널 번호. | 15는 채널이 생기고 변하기 위해 하락을 사용합니다 |
| 안테나 | 1.5m 케이블과 무료 서커 안테나는 (5.5dBi개의 서커 안테나를 삽니다) |
| 온도 | (산업적인) -35C~+75C |
| 차원 | 175×115×32(mm)는 안테나를 배제합니다 |
| 픽스 방법 | 스크루 |

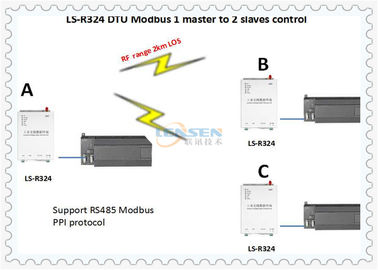

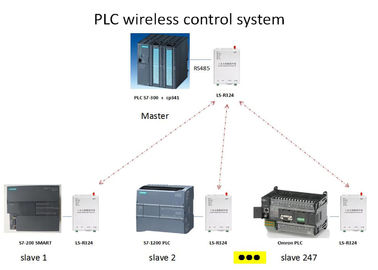

애플리케이션 사례 :
LS-R524 DTU 하락 스위치 설정
기록 : 채널 셋팅에 대해
| 채널 번호. | 하락 설정 | 채널 번호. | 하락 설정 | 채널 번호. | 하락 설정 | 채널 번호. | 하락 설정 |
| 1 |
|
2 |
|
3 |
|
4 |
|
| 5 |
|
6 |
|
7 |
|
8 |
|
DIP1 ON은 1를 의미합니다
DIP2 ON은 2를 의미합니다
DIP3 ON은 4를 의미합니다
DIP4 ON은 8를 의미합니다
예를 들면, 채널 15, 당신은 하락 1, 2, 3과 4에게 모든 ON을 할당할 필요가 있습니다
