| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | LS |
| 인증: | CE |
| 모델 번호: | LS-TU-IP |
| 최소 주문 수량: | 1PC |
| 가격: | negociate |
| 포장 세부 사항: | 표준 |
| 배달 시간: | 3-6 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 10000PCS |
| 입력: | 4-20mA, 0-20mA | 산출: | 4-20mA; 0-20mA; 0-5V; 0-10V |
|---|---|---|---|
| 수로: | 1개 입력 1 출력 | 전력 공급: | 24V DC |
| 하이 라이트: | 4-20mA 디지털 신호 절연체,0-5V 디지털 신호 절연체,0.5mS 아날로그 신호 아이솔레이터 |
||

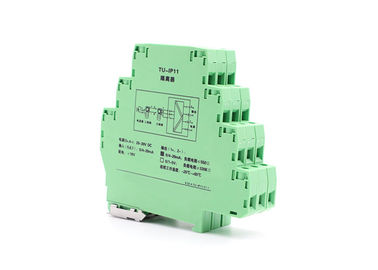

TU-IP 시리즈 아날로그 입력 배급 절연체는, 위치에 2선식 전송기 및 3 철사 전송기를 고립 힘을 제공하기 위한 것이고, 또한 동시에 전송기에 의해 일어난 0/4~20mA 신호를 옮기고 출력했습니다. 그것은 독립적인 전력 공급을 필요로 합니다. 그것의 전력 공급, 입출력은 서로 분리됩니다.
입력
입력 신호: 4-20mA, 0-20mA
최대 입력 현재: 35mA
배급 전압: ≥19V DC
산출
출력 신호: 4-20mA; 0-20mA; 0-5V; 0-10V
최대 산출 현재: 35mA
산출 부하 저항: (산출이 현재 신호일 경우의) RL ≤ 500Ω;
(산출이 전압 신호일 경우의) RL>330KΩ
주: 사용자는 현재 산출을 지정할 수 있습니다 또는 주문할 때 전압은 출력했습니다.
기본적인 모수
힘: DC24V의 전압 범위: DC20-30V
현재 소비: ≤60mA (것 입력되는과, 24V 전력 공급 출력되는, 것 출력되는 20mA)
기본적인 정확도: ± 0.1% F.S.
온도 편류: 0.005% F.S./°C
응답 시간: ≤0.5mS (0-90%) (TYP)
힘 보호: 반전 힘 보호
절연제 힘: 1500V AC/1min (입력, 산출 및 힘 사이)
절연 저항: ≥100MΩ; 500V DC (입력, 산출 및 힘 사이)
조작 온도 범위: -20~+55 도
전자기 겸용성: 에 따라 GB/T 18268 (IEC61326-1)
적용 가능한 분야 장치: 2선식 저항기, 3 철사 전송기
| 모수 | ||||
| TU-IP | x | x | x | 표 |
| 채널 조정 | 1 | 1개는 출력된 1개를 입력했습니다 | ||
| 입력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 출력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-5V | |||
| 5 | 1-5V | |||
| 당신의 필수 입력 유형 및 산출 유형을 때 장소 순서 나타내십시오 | ||||
