제품 상세 정보:
|
| 입력: | 4-20mA, 0-20mA | 산출: | 4-20mA; 0-20mA; 0-5V; 0-10V |
|---|---|---|---|
| 수로: | 1개 입력 1 출력 또는 다릅니다 | 전력 공급: | 24V DC |
| 강조하다: | 0-20mA 신호 변환기 절연체,24V DC 신호 컨버터 절연체,50mA 아날로그 입력 배포 절연체 |
||

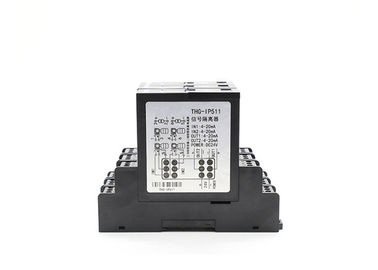

LS-THG-IP 일련 아날로그 입력 분배 절연체가 현장에 2가닥 도선 송신기와 삼권식 송신기에게 차단 전력을 제공하고, 또한 송신기에 의해 생산된 0/4~20mA 신호를 이동시키고 동시에 출력하는 것 입니다. 그것은 독립적 24V DC 전력 공급 장치를 필요로 합니다. 그것의 전원 공급기, 입출력은 서로에게 분리됩니다.
입력
입력 신호 : 4-20mA ; 0-20mA
배전 전압 : 24V, (최대 구동 전류 30mA)
입력 임피던스 : ≤50Ω
출력
출력 신호 : 4-20mA ; 0-20mA ; 0- 5V ; 0-10V
출력 부하 저항 : RL≤500Ω (출력이 전류량 신호일 때) ; RL≥10KΩ (출력이 전압 신호일 때)
기본 매개변수
전원 : DC24V, ± 10%
전류 소모 : ≤50mA (1 입력과 단일 출력, 24V 전원 공급기, 배전 입력, 20mA 생산) ; ≤70mA (1 입력, 2가지 생산, 24V 전원 공급기, 배전 입력, 20mA 생산) ; ≤100mA (2 입력 두 생산 (24V 전원 공급기, 배전 입력, 20mA 생산)
기초적 정확도 : 0.1% 일천초분의 일초.
온도 드리프트 : 0.005% 풋 세컨드 / 급 (+55 급에 대한 -20 도)
응답 시간 : ≤10mS (0-90%) (TYP)
절연 강도 : 1500V AC / 1 분 (입력, 생산과 전원 사이에)
절연 저항 : ≥100MΩ (입력, 생산과 전원 사이에)
작동 온도 : -20 ~ + 55 도
전자파 적합성 : GB / Ｔ 18268 (IEC61326-1)에 따라
적용 가능한 필드 장비 : 2가닥 도선, 삼권식 송신기 ; 전류원
매개 변수 설명
| 매개 변수 | ||||
| THG-IP | Ｘ | Ｘ | Ｘ | 표시 |
| 구성 | 1 | 1개 입력 1 출력 | ||
| 2 | 1개 입력 2 출력 | |||
| 5 | 2개 입력 2 출력 | |||
| 입력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 출력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-5V | |||
| 6 | 0-10V | |||
| 장소가 명령할 때 당신의 필요한 입력 유형과 출력형을 보여주세요 | ||||
