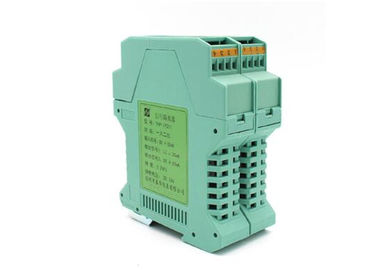

제품 상세 정보:
|
| 입력: | 0-5V ; 0-10V | 산출: | 0-5V ; 0-10V |
|---|---|---|---|
| 설치 방법: | 소음 가로장 설치 | 전력 공급: | 24V DC |
| 강조하다: | 0-5V 전압 신호 아이솔레이터,0-10V 전압 신호 아이솔레이터,DC 24V 신호 분리 송신기 |
||
입력
입력 신호 : 4-20mA ; 0-20mA ; 0-75mV, 0-5V ; 0-10V
배전 전압 : 24V, (최대 구동 전류 30mA)
입력 임피던스 : 전원 입력 : ≤50Ω; 전압 입력 : ≥300KΩ
출력
출력 신호 : 4- 20mA ; 0-20mA ; 0-5V ; 0-10V
출력 부하 저항 : RL≤500Ω (출력이 전류량 신호일 때) ; RL≥10KΩ (출력이 전압 신호일 때)
기본 매개변수
전원 : DC24V, 나라 10% 또는 AC85-265V
소비 전류 : ≤50mA (1 입력과 단일 출력, 24V 전원 공급기, 배전 입력, 20mA 생산) ; ≤70mA (1 입력, 2가지 생산, 24V 전원 공급기, 배전 입력, 20mA 생산) ; ≤100mA (2 입력 두 생산 (24V 전원 공급기, 배전 입력, 20mA 생산)
기초적 정확도 : 0.1% 풋 세컨드.
온도 드리프트 : 0.005% 풋 세컨드 / 급 (-20 급 ~ +55 급)
응답 시간 : ≤10mS (0-90%) (TYP)
절연 강도 : 1500V AC / 1 분 (입력, 생산과 전원 사이에)
절연 저항 : ≥100MΩ (입력, 생산과 전원 사이에)
작동 온도 범위 : -20 ~ + 55 도
전자파 적합성 : GB / Ｔ 18268 (IEC61326-1)에 따라
적용 가능한 필드 장비 : 2선식 시스템, 삼권식 시스템 송신기 ; 전류원, 전압원.
| 매개 변수 | ||||
| THP-IP | Ｘ | Ｘ | Ｘ | 표시 |
| 구성 | 3 | 1개 입력 3 출력 | ||
| 4 | 1개 입력 4 출력 | |||
| 7 | 2개 입력 4 출력 | |||
| 입력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-75mV | |||
| 5 | 0-5V | |||
| 7 | 0-10V | |||
| 출력 신호 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-5V | |||
| 6 | 0-10V | |||
| 장소가 명령할 때 당신의 필요한 입력 유형과 출력형을 보여주세요 | ||||
