제품 상세 정보:
|
| 주파수: | 433mHZ | 거리: | 1 킬로미터 LOS |
|---|---|---|---|
| 인터페이스: | TTL | 사이즈: | 소형 |
| 강조하다: | 미니 사이즈 무선 송수신기 모듈,TTL 인터페이스 무선제어 모듈,433MHz RF 송수신기 모듈 |
||

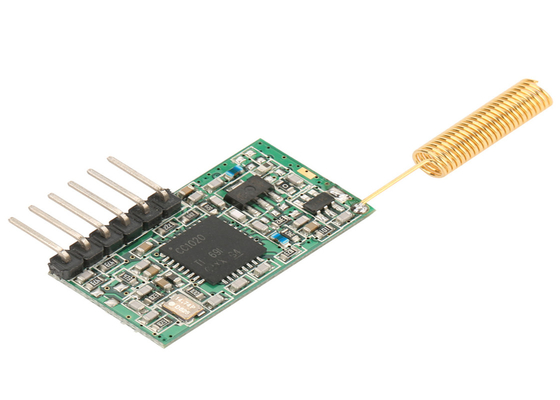

500m 미니 사이즈를 위한 100mW 무선 제어 모듈 433MHz 무선 데이터 모듈
LS-S100은 소형 무선 송수신기입니다. 그것은 보통 제한 공간 적용을 위해 사용됩니다. TTL 인터페이스로, 그것은 넓게 마이크로-제어 장치 무선 통신과 다른 TTL 레벨 포트 통신 시스템을 위해 사용됩니다. 그것은 높은 신뢰도와 좋은 공연을 가지고 있습니다.
나. 기술 명세서
| 성능 | |
| 전원 출력 : | 100mW(Default), |
| RF 가시선 범위 : | 1000m@1200bps ; 600m@9600bps |
| RF 유효 이자율 : | 1200/2400/4800/9600/19200bps |
| 우주 채널 : | 1MHz(채무 불이행), (12.5/25KHz / 다른 특화) |
| 대역폭 : | <25khz> |
| 수신기 감도 : | -123dBm@1200bps (1% BER) |
| 네트워킹 | |
| 네트워킹 토폴로지 : | 포인트-투-포인트, 다단 접속 |
| 호환성 | |
| LS-U 시리즈 | |
| 힘 | |
| 공급 전압 : | 5V DC (채무 불이행), |
| 경향을 전하세요 : | 100mA |
| 경향을 받으세요 : | 30mA |
| 슬립 전류 : | 10uA |
| 장군 | |
| 통신 모드 : | 반-이중 |
| 주파수대 : | 433MHz (400/450MHz/470MHz) |
| 채널이 생기세요 : | 8 (선택적인) (채무 불이행 ),16/32/64 |
| 조화시키세요 : | TTL |
| 물성 | |
| 분류하세요 : | 28mm×15mm×10mm (안테나 기반과 데이터 핀을 배제하기) |
| 중량 : | 20g |
| 안테나 기반 : | 50Ω, SMA |
| 작동 온도 : | 인더스트리얼 :-40C~+85C(tcxo) |
| 주파수 안정도 : | ±2.5ppm 인더스트리얼 |
II. 어플리케이션 필드
LS-S100 마이크로 파워 무선 송신기 데이터 모듈이 다음에 적합합니다
* 무선 경보와 보안 시스템
* 무선 전신 스캐너
* 빌딩 자동화, 보안, 무선 감시와 통제
* 무선 데이터 전송, 자동 데이터 수집 시스템 ;
* 스포츠 훈련 & 대회 ;
* PDA 무선 스마트 단말기인 무선 POS ;
* 무선 원격측정이 주차장, 주차장에 대해 요금을 부과합니다 ;
* 무선 모뎀 자동차 검사와 푸르-위힐 배향 ;
* 점 대 다중점 무선 네트워크
......
3세. 그것을 사용하는 방법
1. 5V 전원 공급기를 이행하지 않으세요
2. 핀 정의 (6pin)
표 1 : JP1 핀 정의와 연결 방법
| 아니오 고정하세요. | 신호명 | 기능 | 수준 | 단말기와의 연결 | 발언 |
| 1 | 국민 총수요 | 전원 공급기의 토대 | - | 땅 | |
| 2 | VCC | 전원 공급기 : DC 5V | - | ||
| 3 | RXD / TTL | 데이터 입고 처리 | TTL | 트스드 | |
| 4 | TXD / TTL | 데이터 전송 | TTL | 르크스드 | |
| 5 | SLP | 수면 제어 | - | 슬립 신호 | 유효한 낮은 수준 |
| 6 | 테스트 | 공장시험 | - | - |
3. 설비 면적
4. 우리의 소프트웨어에 의해 지는 매개 변수
당신은 컴퓨터에 매개 변수에서 읽거나 설정하기 위해 우리의 소프트웨어 Lensen.exe를 사용할 수 있습니다. 당신이 미안하지만, 테스트 케이블에 의해 PC에 RF모듈을 연결할 때 컴퓨터에 USB 포트와 더불어 DB9를 연결하는 것을 기억하세요.
1-8 채널 중 433MHz에 있는 상응하는 주파수 점
| 채널 | 주파수 | 채널 | 주파수 | 채널 | 주파수 | 채널 | 주파수 |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
5. 표준 패키지
(a). 한 LS-S100 RF모듈
(b). 1시 6분 핀 리본 케이블
(c). 하나 코일 안테나
당신이 특수한 요구 사항을 가지고 있다면, 보다 상세한 설명을 위해 우리에 연락하세요.
